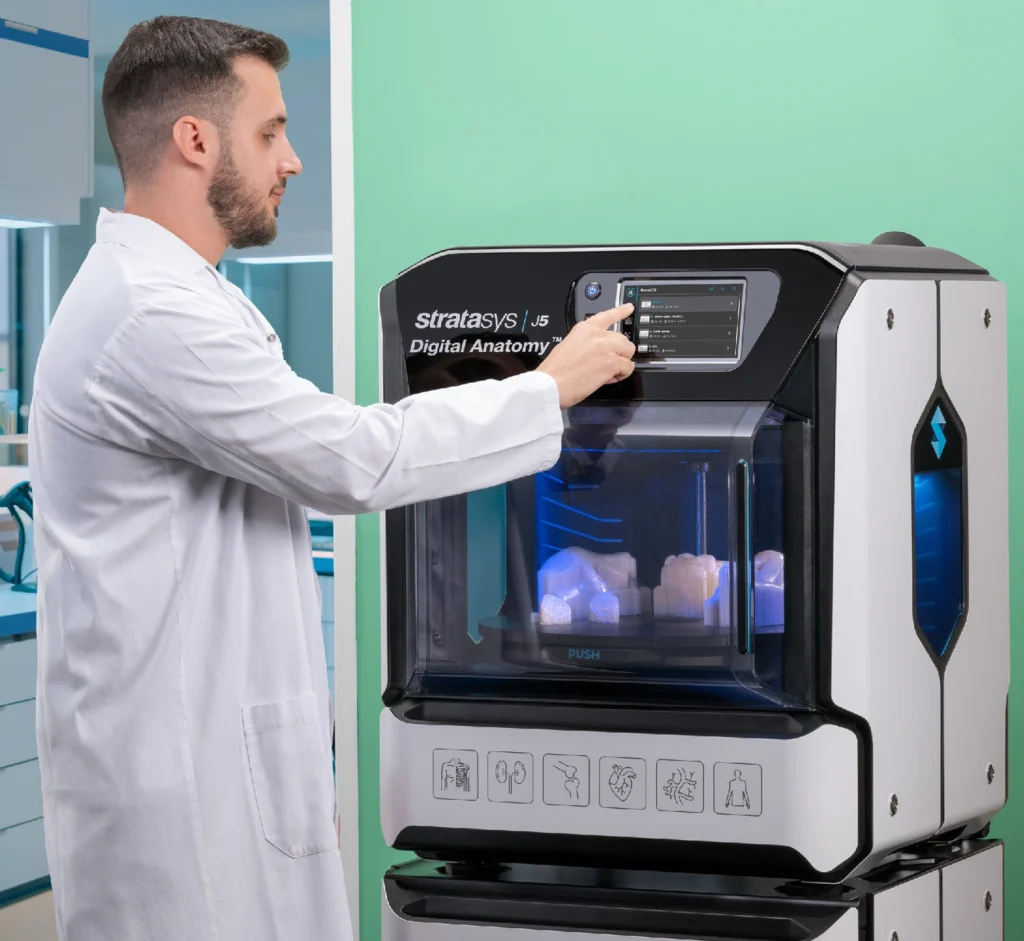

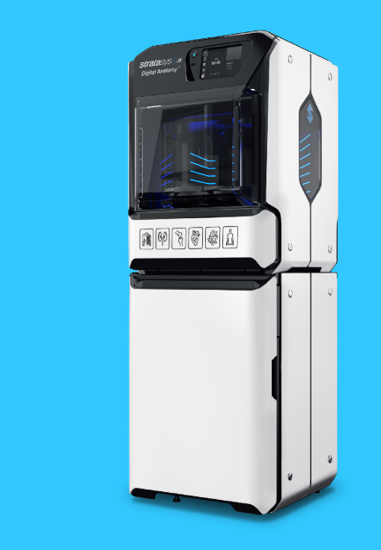

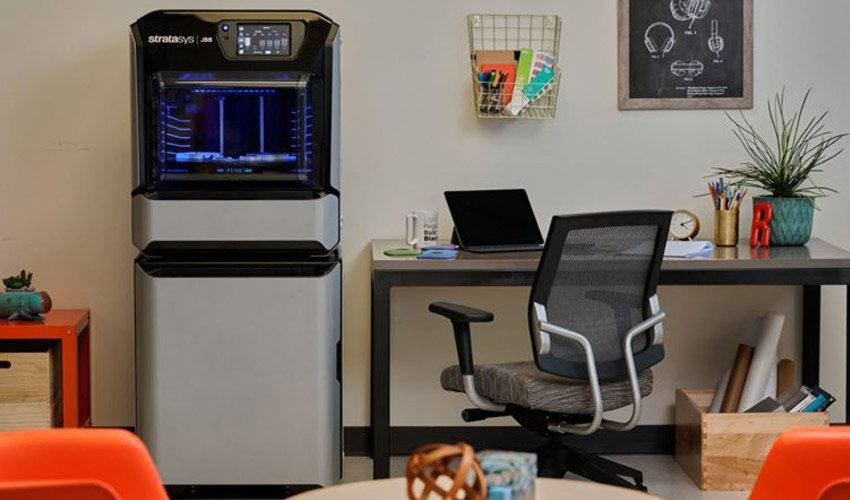

Máy In 3D Giải Phẫu Kỹ Thuật Số Stratasys J5
Máy in 3D Stratasys J5 Digital Anatomy là dòng máy chuyên biệt cho y tế. Máy được dùng để tạo ra các mẫu mô,mạch máu, cơ quan, xương khớp, cấu trúc tim… không chỉ trông giống như thật mà còn mô phỏng chính xác cảm giác cơ sinh học của bộ phận cơ thể. Nhờ vậy, các bác sĩ và sinh viên y khoa có thể thực hành trên mô hình gần như thật, giảm phụ thuộc vào xác hiến tặng, thử nghiệm trên động vật và nâng cao hiệu quả đào tạo, phát triển thiết bị y tế, chẩn đoán cũng như chuẩn bị giải phẫu.
- Điểm độc đáo của J5 Digital Anatomy nằm ở công nghệ in PolyJet và phần mềm được tích hợp cho phép kết hợp nhiều loại vật liệu như: vật liệu tương thích sinh học, vật liệu mô phỏng mô mềm, mạch máu, xương, vật liệu cản quang… Được dùng để mô phỏng cùng lúc để tái tạo độ mềm, độ cứng, màu sắc và kết cấu giống hệt bộ phận cơ thể người.
- Máy được sản xuất tại Israel và được phản phối chín hãng thông qua công ty TNHH AES – IME Technology (AIT) tại Việt Nam.
Lợi ích của máy in
Các công ty
thiết bị y tế
- Đổi mới nhanh chóngtrong thiết kế sản phẩm và rút ngắn thời gian đưa sản phẩm ra thị trường.
- Nâng cao quy trình thử nghiệm và phát triển sản phẩm trong khigiảm chi phí.
- Tạo lặp lại, tính nhất quán có thể dự đoán được và giảm thiểu các biến số gây nhiễu cho thử nghiệm lâm sàng.
- Phát triển các công cụ hỗ trợ bán hàngđể trình diễn thiết bị mớiS
- An toàn khi vận hành vàthân thiện với cơ sở vật chất:yên tĩnh, không có mùi, không tiếp xúc trực tiếp với hóa chất.
Trung tâm Y tế Học thuật
và Chăm sóc Tại chỗ
- Kế hoạch trước phẫu thuậtvà đào tạo tại chỗ rất thực tế với các mô hình giống như người thật.
- Mang lại sự sống động chi tiết,mô hình cụ thể cho bệnh nhâncó thể nâng cao kết quả điều trị cho bệnh nhân bằng cách cung cấp kế hoạch không rủi ro để giảm biến chứng và rút ngắn thời gian phẫu thuật.
- Chuẩn hóa kỹ năng phẫu thuậtvà cung cấp dịch vụ chăm sóc bằng cách thực hành các biện pháp mô tả chính xác, tiết kiệm chi phí về bệnh lý mục tiêu.
- Cải thiện giao tiếp giữa bác sĩ và bệnh nhân để có sự đồng ý sáng suốt hơn.
NHÌN VÀ CẢM NHẬN
KHÁM PHÁ THẾ GIỚI VỚI VÔ VÀN KHẢ NĂNG VỚI CÁC MÔ HÌNH GIẢI PHẪU ĐƯỢC IN 3D SIÊU THỰC

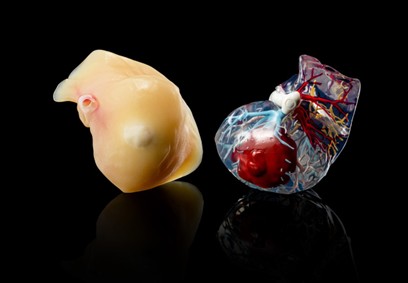

Phần mềm của Máy in 3D Giải phẫu Kỹ thuật số J5 cho phép bạn tạo ra các tùy chọn giải phẫu cài đặt sẵn đã được kiểm chứng lâm sàng, sử dụng vật liệu in 3D. Các tùy chọn này hoạt động với độ chính xác cơ sinh học, mô phỏng mô và xương người một cách hoàn hảo hơn bao giờ hết.CẤU TRÚC TIM

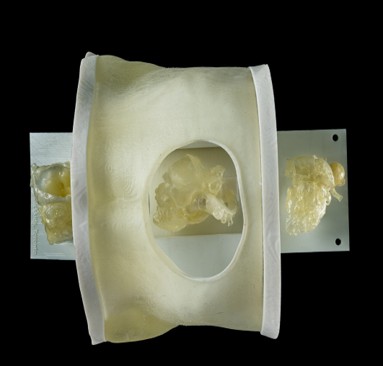

Trải nghiệm phản ứng sinh lý của mô tim tự nhiên. Tạo ra các mô hình tim bền bỉ, duy trì sự thích nghi cũng như mô phỏng thực tế, biến chúng thành công cụ học tập và phát triển vô giá.
những chi tiết cực kỳ chính xác về tim người, như cơ tim, mạch máu của tim, lá van tim, dây tim và vòng van tim – tất cả đều được in 3D.
Nhìn thấy những chi tiết cực kỳ chính xác về tim người, như cơ tim, mạch máu của tim, lá van tim, dây tim và vòng van tim – tất cả đều được in 3D.
Cảm thấy phản hồi thực tế trong khi khâu, cắt, lắp và triển khai các thiết bị.
Một nghiên cứu của một công ty thiết bị y tế đã so sánh các đặc tính cơ sinh học của mô lợn với cơ tim in 3D. Nghiên cứu phát hiện ra rằng các mô hình được in trên Máy in Giải phẫu Kỹ thuật số mô phỏng mô thật tốt hơn bất kỳ vật liệu nào khác.

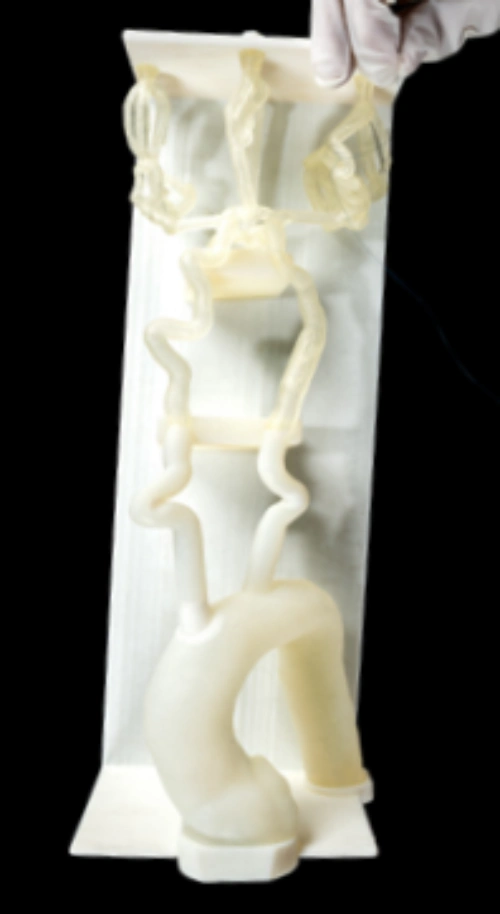

Mạch máu
Trải nghiệm phản ứng sinh lý của mô tim tự nhiên. Tạo ra các mô hình tim bền bỉ, duy trì sự thích nghi cũng như mô phỏng thực tế, biến chúng thành công cụ học tập và phát triển vô giá.
Nhìn thấynhững chi tiết cực kỳ chính xác về tim người, như cơ tim, mạch máu của tim, lá van tim, dây tim và vòng van tim – tất cả đều được in 3D.
Cảm thấy Phản ứng mạch máu thực tế khi đặt và triển khai dây dẫn, ống thông, van, ống ghép và dụng cụ đóng. Mô phỏng lưu lượng máu thực tế với vòng tuần hoàn chủ động. Thực hành điều hướng giải phẫu quanh co với các mô hình cụ thể cho từng bệnh nhân. Tái tạo các vết vôi hóa và quan sát dưới màn huỳnh quang.
Một nghiên cứu của Viện Jacobs so sánh các mô hình động mạch chủ, động mạch cảnh và động mạch vành được in 3D với hành vi của mạch máu tự nhiên đã phát hiện ra rằng Máy in giải phẫu kỹ thuật số tạo ra các mô hình động mạch chính xác nhất hiện có.2
CƠ XƯƠNG KHỚP
Trải nghiệm đặc tính mật độ của xương người. Tạo các mô hình phức tạp bao gồm cả xương và mô mềm, cùng với dây chằng và rễ thần kinh. Thay đổi mật độ xương để mô phỏng xương khỏe mạnh và xương bị loãng xương.
Nhìn thấy xương khớp chính xác như thế nào với sự thay đổi về mật độ xốp và vỏ xương.

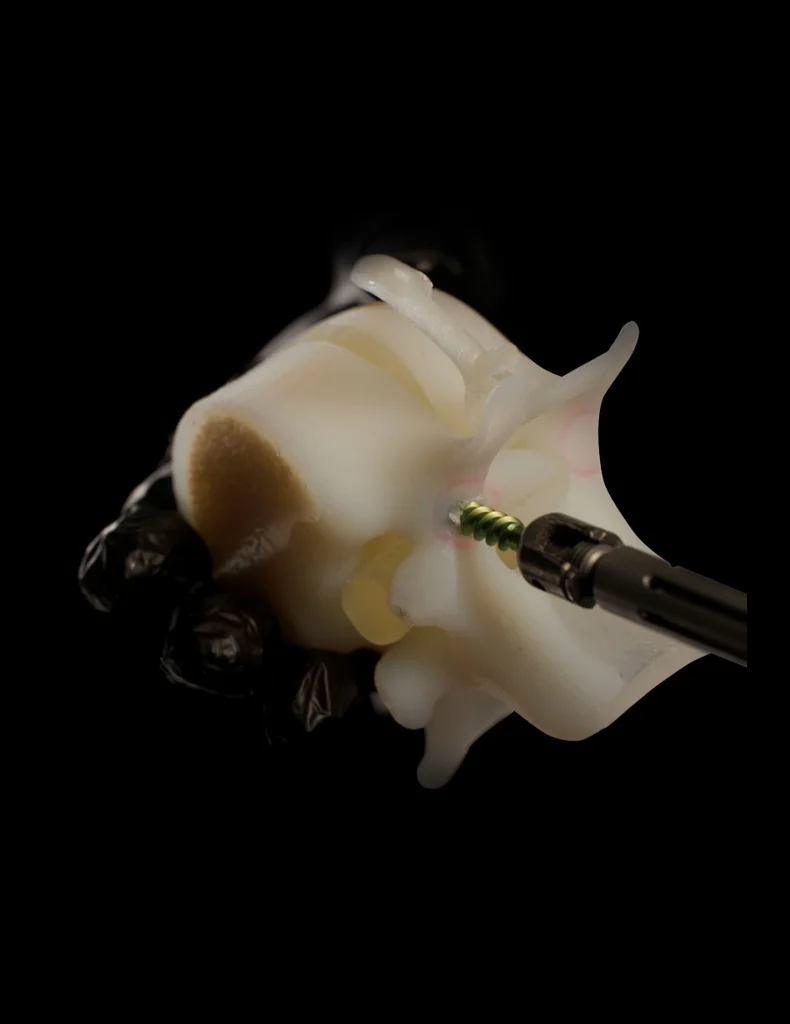

Cảm thấy phản hồi thực tế khi gõ, khoét, cưa, lắp vít và gắn tấm.
Kiểm tra cơ sinh học đã xác nhận rằng mô-men xoắn dẫn động và lực kéo ra của vít cố định trong mô hình xương in 3D có phản ứng xúc giác tương tự như xương người.3 Các thử nghiệm cơ học xác nhận rằng các mô hình cột sống mô phỏng chính xác các trục chuyển động tự nhiên của cột sống người khi tác dụng các lực sau: nén đĩa đệm, kéo giãn, uốn cong, uốn ngang và căng trục.4
CẢN QUANG
Mô hình vô tuyến chân thực với đầy đủ tùy chọn độ tương phản. In các mô hình không chỉ trông giống như giải phẫu thực tế với hành vi cơ sinh học tương tự mà còn cho kết quả tương tự khi chụp CT.

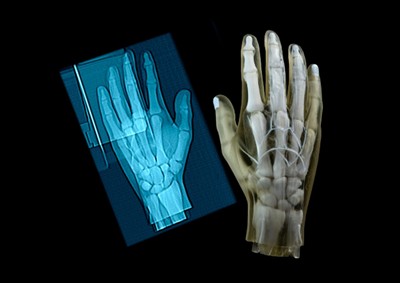

Nhìn thấy tính chất cản quang giống như mô thật dưới hình ảnh chụp CT và X-quang.
Điều khiểnTính chất cản quang của từng mẫu in. Chọn hỗn hợp vật liệu để đạt được mức cản quang mong muốn (giá trị HU) và in với kết quả chính xác và lặp lại
Giải phẫu tổng quát
Trải nghiệm phản ứng của mô cơ quan bản địa. Tạo ra các mô hình chức năng mô phỏng các cơ quan như gan, mỡ dưới da hoặc mô liên kết. Tái tạo các khối u có và không có nang. Mô phỏng cắt bỏ khối u và trải nghiệm phản hồi xúc giác chân thực với các dụng cụ.
Nhìn thấy cấu trúc cơ quan phức tạp và tình trạng bệnh lý trước khi vào phòng phẫu thuật.
Cảm thấy phản hồi thực tế trong khi khâu, cắt, lắp và triển khai các thiết bị.
Mô hình trực quan
Mô phỏng

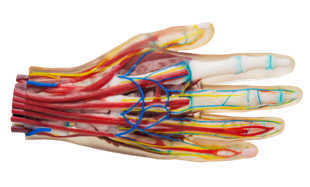

Bằng cách kết hợp vật liệu cứng Vero và vật liệu dẻo Elastico, chúng tôi đã tạo ra một mô hình tay trực quan với các chi tiết tinh xảo, màu sắc đa dạng.
Các cấp độ kết cấu bề mặt khác nhau, độ trong suốt và độ cứng đàn hồi thay đổi, giúp hình dung rõ ràng các mạch máu, xương, dây thần kinh, cơ và da của bàn tay
Mô hình chức năng
Đào tạo bác sĩ phẫu thuật và kiểm thử thiết bị y tế
Bằng cách sử dụng vật liệu TissueMatrix siêu mềm, cài đặt sẵn lớp mỡ dưới da trong phần mềm GrabCAD, và vật liệu BoneMatrix cho cấu trúc xương cứng bên trong,
Mô hình mang lại phản hồi xúc giác chân thực, cho phép thực hiện các thao tác như rạch, khâu, khoan và đưa thiết bị vào tương tự như khi thao tác với mỡ mô hoặc xương thật

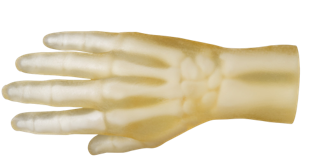

RadioMatrix bổ sung tính hiện thực dưới hình ảnh X-quang cho mô hình giải phẫu, tạo ra các mô có tính cản quang (radiopaque) có thể nhìn thấy rõ dưới chụp CT hoặc chụp huỳnh quang (fluoroscopy).
Tất cả trên một hệ thống được chứng nhận
- 510k được chấp thuận sử dụng cho mục đích chẩn đoán lâm sàng với các công ty phần mềm phân đoạn hàng đầu
- Chứng nhận tương thích sinh học
- ISO 10993-1:2018 đối với tiếp xúc hạn chế với mô và xương và tiếp xúc vĩnh viễn với da nguyên vẹn
- ISO 18562-1:2017 cho đường dẫn khí thở trong các ứng dụng chăm sóc sức khỏe
- Phương pháp khử trùng
- Hơi nước, Gamma và EtO cho MED610 và MED615RGD
- Hơi nước cho ABS Plus™ tương thích sinh học (MED531 và MED 515+)
- Hơi nước, Gamma và EtO cho dòng sản phẩm Trong suốt cứng
- Được chứng nhận ISO 13485 (các cơ sở sản xuất vật liệu và phần cứng)
- Phương pháp khử trùng
Thông số kỹ thuật sản phẩm
| Vật liệu mô hình | Vật liệu tương thích sinh học: Màu trong suốt cứng: N … |
| Tài liệu hỗ trợ | • SUP710S™ (Có thể tháo rời bằng WaterJet) • WSS™150 … |
| Quy trình khử trùng được hỗ trợ | • Hấp (4 phút ở 132 °C) • Gamma (25 – 50 kGy) • EtO … |
| Vật liệu mô hình kỹ thuật số | • Vật liệu tổng hợp bao gồm hơn 500.000 màu … |
| Khay xây dựng | • Diện tích in: 1.174cm2 … |
| Độ dày lớp | Lớp xây dựng theo chiều ngang xuống tới 18 micron … |
| Sự chính xác | Độ lệch so với kích thước STL … |
| Kết nối mạng | LAN – TCP/IP |
| Kích thước và trọng lượng hệ thống | 651 x 661 x 1511mm … |
| Điều kiện hoạt động | Nhiệt độ 18 – 25 °C … |
| Yêu cầu về nguồn điện | 100 – 240 VAC, 50 – 60 HZ … |
| Tuân thủ quy định | CE, FCC, EAC |
| Phần mềm | In GrabCAD |
| Chế độ xây dựng | • Tốc độ chất lượng cao (HQS)… |
* Thông số kỹ thuật về độ chính xác không bao gồm vật liệu Giải phẫu kỹ thuật số; đúng với 67% (1 sigma) các mô hình được in để biết thêm thông tin trong tương lai có thể được tìm thấy trong bảng thông số kỹ thuật.
1Severseike, Leah và cộng sự, “In 3D Polyjet các vật liệu mô phỏng mô: Cơ tim tổng hợp in 3D có thể sao chép các đặc tính cơ học của cơ tim hữu cơ tốt đến mức nào?,” bioRxiv, 2019, doi.org/ 10.1101/825794.
2Sparks, Adam và cộng sự, “In giải phẫu kỹ thuật số (DAP): Đặc tính trực tiếp của vật liệu DAP để sử dụng làm động mạch máy in 3D tương thích bằng siêu âm nội mạch (IVUS),” Viện Jacobs, Đã nộp để xuất bản, năm 2020.
3Dahan, Gal, “Xương tổng hợp so với xương người để thử nghiệm vít: Khảo sát tài liệu”, Đang tiến hành, 2020.
4Đánh giá cơ sinh học của giải phẫu kỹ thuật số in thắt lưng (Mô hình cột sống L3-S1), Phòng thí nghiệm khoa học và kỹ thuật vật liệu của Viện công nghệ Technion, Báo cáo cuối cùng (2020)
